Bombas Sumergibles para Pozo Tubular

Shakti - Serie QF (100% Equivalente a Grundfos)

ACERCA DEL FABRICANTE

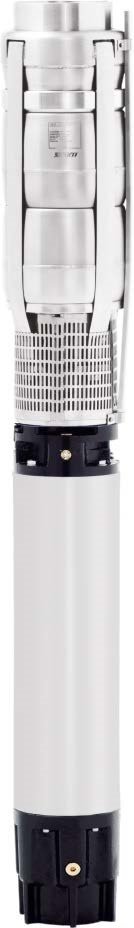

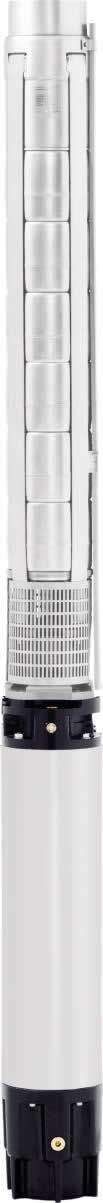

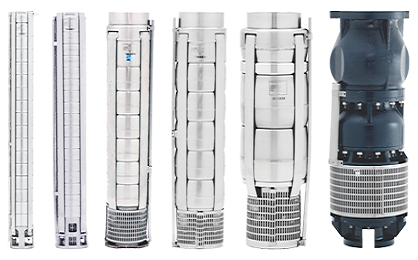

La bomba de agua sumergible Shakti tiene una gran demanda debido a su innovador diseño mecánico y calidad impecable. Se encuentra disponible en toda la gama de tamaño a partir de 100 mm. Las bombas sumergibles Shakti se fabrican a partir de la materia prima de calidad superlativa utilizando tecnología de fabricación avanzada, lo que asegura un rendimiento óptimo y una excelente calidad.

El cuerpo de la bomba está hecho con material anticorrosivo de alta resistencia al desgaste que resulta en una reducción de gastos de operación y en una eficiencia de bombeo y longevidad superiores. La bomba puede trabajar de forma continua durante un período de tiempo más largo sin ningún problema. Mayor fiabilidad y mejores resultados, incluso bajo duras condiciones hacen que sea aceptable para sus usuarios. Cuenta además con una válvula check incorporada.

APLICACIONES

Las bombas QF son adecuadas para las siguientes aplicaciones:

Minería
Suministro de agua cruda
Sistemas de Irrigación
Extracción de agua subterránea
Elevación de presión
Aplicaciones industriales

CONDICIONES DE OPERACIÓN

Caudal: 1.2 m3/h - 280 m3/h
Altura o presión: Máx. 670 m
Líquidos bombeados: Líquidos limpios, finos, no agresivos, sin partículas sólidas o fibras.

FILTRO EN LA SUCCIÓN

El filtro de succión evita que partículas mayor a un tamaño determinado entren en la bomba.

RODAMIENTOS CON CANALES DE ARENA

Todos los rodamientos son lubricados por agua y tienen una forma cuadrada, permitiendo a las partículas de arena, si es que hubieran, evacuar la bomba junto con el líquido bombeado.

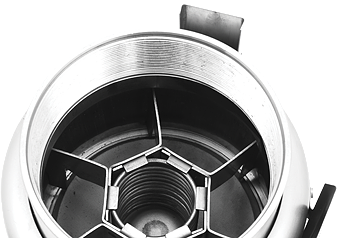

VÁLVULA CHECK INTEGRADA

Todas las bombas están equipadas con una válvula check confiable en el compartimiento de válvula previniendo el flujo de retorno de la columna de descarga con la parada de la bomba.

Además, el corto tiempo de cierre de la válvula check implica que el riesgo del destructivo golpe de ariete se reduzca a un mínimo.

El compartimiento de la válvula está diseñada para propiedades hidráulicas óptimas para minimizar la pérdida de presión a través de la válvula y, por lo tanto, contribuye a la alta eficiencia de la bomba.

TORNILLO DE CEBADO

Todas las bombas QF y QF30 están equipadas con un tornillo de cebado. De este modo, se evita la operación en seco porque el tornillo de cebado se asegurará de que los rodamientos de la bomba siempre estén lubricados.

Debido a los impulsores semi-axiales de las bombas grandes QF (excepto para QF 30) este cebado se proporciona automáticamente.

Sin embargo, se aplica a todos los tipos de bombas que si el nivel freático baja a un nivel por debajo de la succión de la bomba, ni la bomba ni el motor estarán protegidos contra la operación en seco.

ANILLO DE TOPE

El anillo de tope evita daños en la bomba durante el transporte y en caso de empuje axial vindulado al arranque.

El anillo de tope, que está diseñado como un cojinete de empuje, límita los movimientos axiales del eje de la bomba.

Ejemplo: QF 125:

La parte estacionaria del anillo de tope (A) está asegurada en el tazón superior (cámara intermedia superior). La parte giratoria (B) está equipado por encima del colector [cono truncado (C)].
